插編繩扣

所屬分類：鋼絲繩索具系列

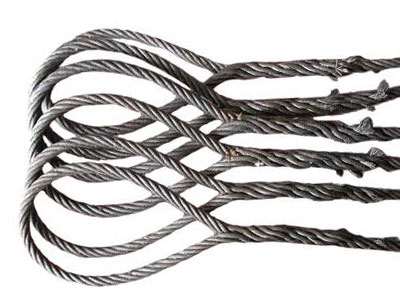

插編繩扣

Wire rope looping

產品特點

索扣的實際破斷強度應至少為相應鋼絲繩的最小破斷拉力的70％。
果鋼絲繩為金屬芯的，則金屬芯應至少穿插三次，可以把它看作是鋼絲繩的承載部分。
在單根吊索中，每一端索扣的插編部分的最小距離不得小于鋼絲繩公稱直徑的10倍。
與鋼絲繩同等強度，使用安全，外形美觀過渡平滑，吊裝作業安全負荷大，可抗擊沖擊負荷，使用壽命長。
生產中嚴格執行該項技術的國際標準及國家標準，按其要求進行抽檢，試驗件必需達到與鋼絲繩等強度，即鋼絲繩破斷壓接部位不滑移、不脫開、不破裂。索具產品出廠可出具本公司證書。

技術參數

19絲鋼絲繩壓制插編索具技術參數 19 steel wire rope rigging to press or splial

產品編碼 Product Code		規 格 6 x19 Specification		額定載荷/t Rated load
壓制 Pressed	插編 Splied	d/mm	A/mm	壓制 Pressed	插編 Splied
QLDP03	QLDB03	3	300	0.08	0.06
QLDP04	QLDB04	4	300	0.15	0.11
QLDP05	QLDB05	5	300	0.23	0.18
QLDP06	QLDB06	6	300	0.33	0.26
QLDP07	QLDB07	7	300	0.45	0.35
QLDP08	QLDB08	8	300	0.59	0.46
QLDP09	QLDB09	9	300	0.75	0.58
QDLP10	QDLB10	10	300	0.92	0.72
QLDP11	QLDB11	11	300	1.12	0.87
QLDP12	QLDB12	12	300	1.33	1.03
QLDP13	QLDB13	13	300	1.56	1.21
QLDP14	QLDB14	14	300	1.80	1.40
QLDP16	QLDB16	16	320	2.36	1.83
QLDP18	QLDB18	18	360	2.99	2.32
QLDP20	QLDB20	20	400	3.69	2.87
QLDP22	QLDB22	22	440	4.46	3.47
QLDP24	QLDB24	24	480	5.31	4.13
QLDP26	QLDB26	26	520	6.23	4.84
QLDP28	QLDB28	28	560	7.24	5.63
QLDP30	QLDB30	30	600	8.30	6.45
QLDP32	QLDB32	32	640	9.45	7.35
QLDP34	QLDB34	34	680	10.67	8.30
QLDP36	QLDB36	36	720	11.95	9.30
QLDP38	QLDB38	38	760	13.32	10.36
QLDP40	QLDB40	40	800	14.76	11.48
QLDP42	QLDB42	42	840	16.27	12.66
QLDP44	QLDB44	44	880	17.87	13.90
QLDP46	QLDB46	46	920	19.44	15.12

備注B：根據GB/16762-1997和GB/T20118-2006制定 This sheet is formulated according to GB/16762-1997 & GB/T20118-2006

37絲鋼絲繩壓制插編索具技術參數 37 steel wire rope rigging to press or splied

產品編碼 Product code		規 格 Specification 6*37		額定載荷 Rated Load / t
壓制 Pressed	插編 Splied	d/mm	A/mm	壓制 Pressed	插編 Splied
QLDP05	QLDB05	5	300	0.22	0.17
QLDP06	QLDB06	6	300	0.32	0.25
QLDP07	QLDB07	7	300	0.43	0.34
QLDP08	QLDB08	8	300	0.57	0.44
QLDP09	QLDB09	9	300	0.72	0.56
QLDP10	QLDB10	10	300	0.89	0.69
QLDP11	QLDB11	11	300	1.07	0.83
QLDP12	QLDB12	12	300	1.28	0.99
QLDP13	QLDB13	13	300	1.50	1.17
QLDP14	QLDB14	14	300	1.74	1.35
QLDP16	QLDB16	16	320	2.27	1.76
QLDP18	QLDB18	18	360	2.88	2.24
QLDP20	QLDB20	20	400	3.55	2.76
QLDP22	QLDB22	22	440	4.28	3.33
QLDP24	QLDB24	24	480	5.11	3.98
QLDP26	QLDB26	26	520	5.99	4.66
QLDP28	QLDB28	28	560	6.95	5.40
QLDP30	QLDB30	30	600	7.97	6.20
QLDP32	QLDB32	32	640	9.07	7.06
QLDP34	QLDB34	34	680	10.26	7.98
QLDP36	QLDB36	36	720	11.48	8.93
QLDP38	QLDB38	38	760	12.80	9.95
QLDP40	QLDB40	40	800	14.18	11.03
QLDP42	QLDB42	42	840	15.64	12.17
QLDP44	QLDB44	44	880	17.17	13.36
QLDP46	QLDB46	46	920	18.72	14.56
QLDP48	QLDB48	48	960	20.52	15.96
QLDP50	QLDB50	50	1000	22.14	17.22
QLDP52	QLDB52	52	1040	23.94	18.62
QLDP54	QLDB54	54	1080	25.92	20.16
QLDP56	QLDB56	56	1120	27.72	21.56
QLDP58	QLDB58	58	1160	29.88	23.24
QLDP60	QLDB60	60	1200	31.86	24.78
QLDP64	QLDB64	64	1240	33.48	26.04
QLDP66	QLDB66	66	1280	35.46	27.58
QLDP68	QLDB68	68	1320	37.80	29.40
QLDP70	QLDB70	70	1360	39.96	31.08
QLDP72	QLDB72	72	1400	42.30	32.90
QLDP74	QLDB74	74	1440	44.64	34.72
QLDP76	QLDB76	76	1480	47.16	36.68
QLDP78	QLDB78	78	1520	49.68	38.64
QLDP80	QLDB80	80	1560	52.20	40.60
QLDP82	QLDB82	82	1600	54.90	42.70
QLDP84	QLDB84	84	1640	57.60	44.80
QLDP86	QLDB86	86	1680	60.30	46.90
QLDP88	QLDB88	88	1720	63.18	49.14
QLDP90	QLDB90	90	1760	66.06	51.38
QLDP92	QLDB92	92	1800	69.12	53.76
QLDP94	QLDB94	94	1840	72.18	56.14
QLDP96	QLDB96	96	1880	75.24	58.52
QLDP98	QLDB98	98	1920	78.48	61.04
QLDP100	QLDB100	100	1960	81.72	63.56
QLDP102	QLDB102	102	2000	84.96	66.08
QLDP104	QLDB104	104	2040	88.38	68.74
QLDP106	QLDB106	106	2080	91.80	71.40
